Unterkonstruktion PV-Anlage vollständig in vorgehängte Fassade integriert

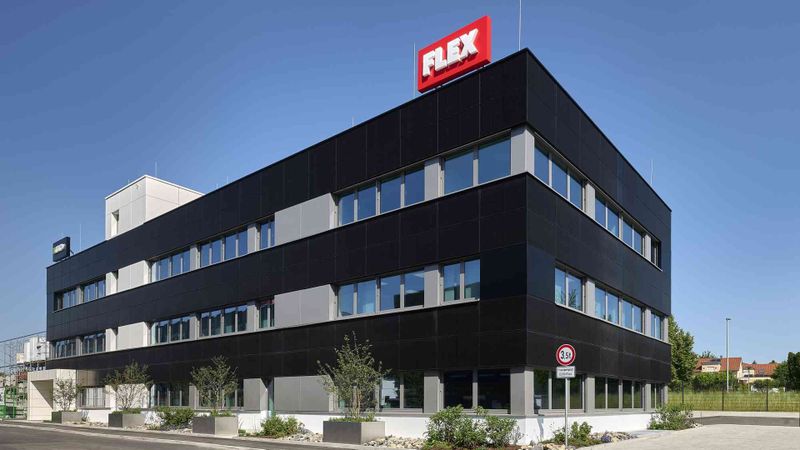

In Steinheim an der Murr entstand von 2024 bis 2025 ein moderner Neubau von Flex Elektrowerkzeuge, der architektonisch moderne Klarheit mit hoher energetischer Qualität verbindet. Auf Anregung des Architekturbüros ludwig + ulmer wurden auf rund 700 m² eine leistungsstarke PV-Anlage von Solarwatt in die Gebäudehülle integriert – getragen von einer langlebigen, wärmebrückenarmen und technisch ausgereiften fischer-Unterkonstruktion.

Der Neubau mit den Abmessungen 44,85 m x 17,78 m x 14,68 m wurde in Stahlbetonbauweise errichtet. Ziel des Bauherrn Flex Elektrowerkzeuge war eine hochwertige Gebäudehülle, die gestalterisch wie auch energetisch überzeugt. Die PV-Anlage ist vollständig in die vorgehängte hinterlüftete Fassade (VHF) integriert und bildet einen zentralen Baustein des nachhaltigen Gebäudekonzepts. Die Architekten haben hierbei auf elegante und wirtschaftliche Weise die Anforderungen an die Fassade hinsichtlich Gestaltung, Funktionalität, Wärmeschutz und insbesondere Brandschutz (Gebäudeklasse 4, schwer entflammbar) umgesetzt.

Bei der Ausführung arbeiteten der Solateur Eldi Solar und der Fassadenbauer – der Metallbauer Reinhardt – Hand in Hand. Entstanden ist ein Bürogebäude mit einer ästhetisch hochwertigen, sicheren Fassade, die eine nachhaltige, wirtschaftliche Energieproduktion garantiert.

PV-Anlage schnell, sicher und normgerecht einhängen

Für die Installation der Glas-Glas-Solarmodule vom Typ "Solarwatt vision GM 3.0 construct" kamen Fassadensysteme von fischer zum Einsatz. Winkelförmige L-Wandhalter "FLH R" des vertikalen Tragsystems "ATK 100" aus Edelstahl bildeten die Grundlage der Unterkonstruktion. Die Edelstahlhalter verankern die Konstruktion mit fischer-Befestigungsmitteln wärmebrückenarm an der Stahlbetonfassade. Daraufhin wurde das System mit T-Profilen sowie den Tragkonstruktionen "ATK 103 P20" zur Lastabtragung im Zusammenspiel mit der vertikalen Unterkonstruktion ergänzt.

Die PV-Module selbst wurden abschließend über das Agraffensystem befestigt. Exakt aufeinander abgestimmte Geometrien der Agraffen und der Profile der ATK 103 P20 ermöglichten ein schnelles, sicheres und normgerechtes Einhängen der PV-Module. Ergänzend kamen vertikale "ATK 103 V"-Hutprofile zur optimierten Lastabtragung zum Einsatz, über die die PV-Module direkt in das horizontale Tragsystem eingehängt werden konnten.

Unterkonstruktion als geprüfte, zugelassene Systemlösung

Die montagefreundliche Unterkonstruktion entspricht dem Niedrigenergiestandard und bildet gemeinsam mit den "Solarwatt vision GM 3.0 construct"-Glas-Glas-Solarmodulen eine geprüfte und zugelassene Systemlösung. Wärmebrücken wurden durch den Einsatz der Edelstahlhalter FLH R verringert und die Energieeffizienz der Gebäudehülle erhöht.

"Neben der ideal abgestimmten Systemlösung für die PV-Fassade des neuen Bürogebäudes der Flex Elektrowerkzeuge GmbH boten wir eine umfassende technische Unterstützung inklusive gemeinsamer Beratung und Begleitung mit dem Modulhersteller, um statische, konstruktive und gestalterische Anforderungen optimal zu erfüllen", betont Mirco Kurth, Technischer Außendienst, Projektentwicklung, Architektenservice Inland bei fischer BWM Fassadensysteme. "So entstand eine langlebige, sichere und energetisch optimierte PV-Fassade – ohne Kompromisse bei Tragfähigkeit und Ästhetik."
