Überspannungsschutz für PV-Anlagen

Verantwortlicher Redakteur:in: Michael Hobohm 1 min Lesedauer

Raycap, Hersteller von Elektronikkomponenten für die Bereiche Überspannungsschutz, Connectivity und Monitoring, erweitert das Portfolio an Überspannungsschutz-Anschlussboxen für PV-Wechselrichter um ein neues Modell für die DC-Seite. Die anschlussfertige "Protec PV-Box 7Y" ist eine kompakte Drei-String-Lösung und bietet zuverlässigen Schutz vor Schäden durch Überspannungsereignisse.

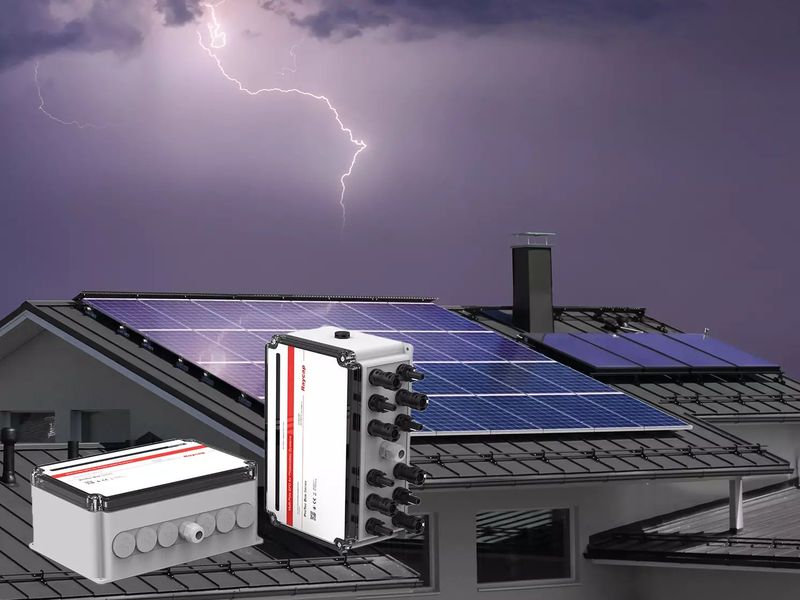

(Quelle: Raycap)
(Quelle: Raycap)

Blitzschutznormen wie die DIN VDE 0100-443 konzentrieren sich vorwiegend auf den Schutz der AC-Seite eines Gebäudes. Die elektrotechnischen Besonderheiten einer Dach-PV-Anlage machen jedoch eine genaue Betrachtung – und einen besonderen Schutz – der DC-Seite erforderlich. Zum DC-seitigen Überspannungsschutz von PV-Anlagen hat Raycap die leicht zu installierenden Protec-PV-Boxen entwickelt. Das Sortiment wird nun um die Protec PV-Box 7Y erweitert.

Vereinfachte Installation

Die anschlussfertige Protec PV-Box 7Y ist eine Weiterentwicklung der bewährten Protec-PV-Box. Sie besticht durch ihren zuverlässigen Überspannungsschutz in kompaktem Design. Die vormontierten Gehäuse sind mit Ableitern vom Typ 1+2 und Typ 2 für 1100 V und 1500 V DC ausgestattet und entsprechen der Norm IEC/EN 61643-31.

An die Protec PV-Box 7Y lassen sich bis zu drei MPPs anschließen – bei gleichbleibend hohem Schutzniveau. Damit ist sie eine besonders kompakte Drei-String-Lösung. Da Bauraum auf dem Dach meist Mangelware ist, bietet dies einen großen Vorteil bei der Installation. Das kompakte, UV-stabile Gehäuse wird mit einer Bohrschablone ausgeliefert und ist für die schnelle Wandmontage auf der DC-Seite des Wechselrichters konzipiert. Es eignet sich dank Schutzklasse IP 67 für Innen- und Außeninstallationen.

Auch die Installation hat Raycap vereinfacht. Die Strings lassen sich dank Push-In-Anschlüssen mit Kabeldurchführungen einfach anschließen. Alternativ gibt es eine Version mit MC4-Steckern, die sich ganz einfach ohne Werkzeug auflegen lassen. Ein transparenter Deckel macht die Statusanzeige leicht ablesbar.
