Sicherungslasttrennschalter Niederspannungsschaltanlage – Innovative Sicherungslösung für Stromnetze

Mersen stellt mit „Progrid“, einem modularen Sicherungslasttrennschalter, eine neue Reihe von Lösungen für die Anforderungen der Energiewende vor. Progrid-NH-Sicherungslasttrennschalter erfüllen laut Hersteller alle Anforderungen von Netzbetreibern und Industrie zur Energieverteilung in der Niederspannungsschaltanlage, Netz- und Trafostationen, Kabel­verteilerschränken und Niederspannungsverteilern.

Die Progrid-Lösungen von Mersen verkörpern eine neue Generation elektrischer Schutzgeräte, die für den Schutz, die Überwachung, die Erkennung und die Meldung von Ereignissen im Niederspannungsnetz entwickelt wurden. Sie basieren auf dem NH-Sicherungslasttrennschalter und ermöglichen die Digitalisierung der Netzinfrastruktur.

Niederspannungsschaltanlage: Die neuen Angebote von Mersen umfassen die flexiblen, modularen Lösungen

• Mersen Progrid“, eine eigenständige Sicherungslasttrennschalter zum Schutz des Umspannwerks vor Überstrom und zur Unterbrechung des Stromflusses.

• „Mersen Progrid Smart“, ein System zur Überwachung des Energieflusses, die von Standard auf Smart umgerüstet werden kann – auch bei alten Anlagen,

• „Mersen Progrid Smartstation“, ein Komplettlösung zur Überwachung der Umgebung (Transformatortemperatur, Luftfeuchtigkeit et cetera), um eine vollständige Digitalisierung von Umspannwerken und Verteilerschränken zu ermöglichen und eine komplette Kontrolle des Netzes zu gewährleisten.

Progrid ist eine Lösung, um die Verfügbarkeit der elektrischen Niederspannungsschaltanlage durch Schutz vor Überstrom zu gewährleisten. Gleichzeitig ist es ein intelligentes System zur Digitalisierung des Netzes.

Schutz des Nutzers vor elektrischem Kontakt

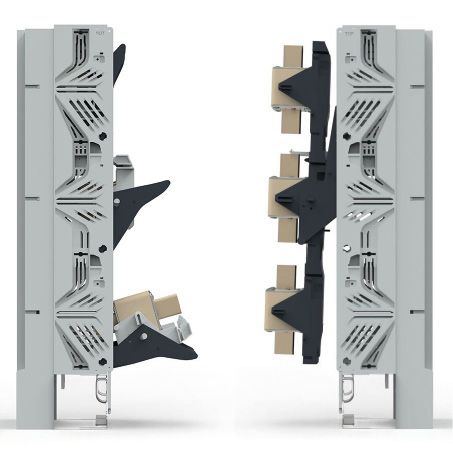

Beim Schaltmechanismus werden die NH-Sicherungsmesser zuerst von den Sicherungskontakten auf beiden Seiten in paralleler Übersetzung freigegeben, um eine bessere Lichtbogenunterbrechung zu erreichen. Die vollständige Bewegung ist sicherer als andere Lösungen, da sie dem Benutzer beim kompletten Öffnen der Sicherungsabdeckungen einen Kontaktschutz nach IP20 gewährleistet. Parkpositionen für Wartungsarbeiten und Vorhängeschlösser in der offenen, geschlossenen und Parkposition machen diesen Sicherungslasttrennschalter zum sichersten auf dem Markt, so der Hersteller.

Der patentierte Mechanismus gilt als besonders praktisch: Er bietet nicht nur eine einfache und schnelle Installation, er ermöglicht auch die komfortable Wartung. Dank der Drehbewegung des Sicherungslasttrenners kann der Installateur mühelos auf die Sicherung zugreifen. Progrid wurde für eine direkte, sichere Befestigung an stromführenden Sammelschienen mit geeigneten Werkzeugen entwickelt. Darüber hinaus bietet er die Möglichkeit, das Gerät mithilfe von Hakenklemmen auf ungeschraubten Sammelschienen zu montieren, sogar mit Stromwandlern. Zur vollständigen Rückverfolgbarkeit werden die Geräte mit einem QR-Code geliefert. Dieser ermöglicht dem Installateur den Zugriff auf alle technischen Informationen und Installationsanweisungen.

Niederspannungsschaltanlage: Vielseitig kompatible Lösung

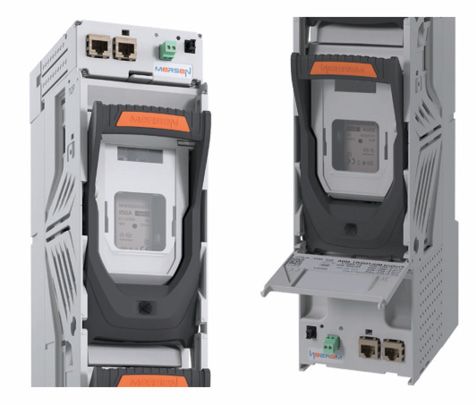

Mersen Progrid ist in zwei Versionen erhältlich, die den Anforderungen der Digitalisierung des Stromnetzes gerecht werden: Progrid Smart und Progrid Smartstation. Dabei ist Progrid Smart ein NH-Sicherungslasttrennschalter mit einem flexiblen Design zur Überwachung der Energie in jeder Installation. Dies ist die Smart-Ready-Version des NH-Sicherungslasttrennschalters, die von Stand-Alone auf Smart aufgerüstet werden kann. Sie ermöglicht die Überwachung von Energieflüssen und beinhaltet Sicherungs- und Temperaturmessungen für mehr Sicherheit, Leistungsüberwachung und einfachere Wartung. Die Progrid-Smart-Lösung ist mit einer intelligenten Funktionalität ausgestattet, indem ein Modbus-RTU-Smart-Modul installiert wird, das für eine einfache Integration in neue Schaltanlagen und Umspannwerke von oben oder für eine einfache Nachrüstung bestehender Schaltanlagen von unten installiert werden kann.

Niederspannungsschaltanlage: Kompakte Progrid-Smart-Lösung für intelligente Nachrüstung und Echtzeit-Datenintegration

Der Progrid-Smart-Sicherungslasttrennschalter mit Bodenmodul hat ein sehr kompaktes Design und ist die kompakteste Smart-Lösung auf dem Markt. Er hat die gleiche Grundfläche wie ein üblicher NH-Sicherungslasttrennschalter und eignet sich daher besonders für die Nachrüstung von Schaltanlagenfeldern. Es ermöglicht auch Fehlerortungsprüfungen in den Ausgangskabeln, da das Modul für diese Wartungsarbeiten leicht eingesetzt und entfernt werden kann. Die Progrid-Smart-Version ist eine unkomplizierte Lösung für die Aufrüstung einer eigenständigen Sicherungsanlage zu einer intelligenten Sicherungsanlage. Die integrierten Sensoren bieten direkten Zugang zu Live-Energie- und Zustandsdaten. Ihre Verdrahtung hat keinen Kontakt mit dem Sammelschienensystem.

Modulare Lösung zur Digitalisierung von Trafostationen

Der Progrid-Sicherungslasttrennschalter lässt sich auch zur Smartstation-Lösung aufrüsten, die auf die Bedürfnisse der Digitalisierung des Stromnetzes zugeschnitten ist. Die Lösung ermöglicht die Kombination des Progrid-Smart-Sicherungslasttrennschalters mit zusätzlichen modularen Messgeräten und Sensoren, um ein komplettes intelligentes Überwachungssystem für die Mittel-/Niederspannungstransformatorstation zu schaffen. Progrid Smartstation verfügt über umfassende Sensoren, die nicht nur den Energiefluss der Niederspannungsausgänge der Station überwachen, sondern auch den kompletten Status der Installation im Feld, einschließlich der Umgebungswerte, des Zugangs zur Außenstation und des Transformatorstatus. Alle Geräte sind über Modbus RTU oder Modbus TCP/IP für offene, standardisierte Kommunikationsprotokolle an die Überwachungsebene angeschlossen.

Der Betreiber des Verteilernetzes kann auf alle von den Sensoren gemessenen Daten über einen direkten Webseitenzugang zu jedem der Smartstation-Geräte als Lichtgitterkontrollsystem zugreifen und so den Bedarf an präventiver oder kurativer Wartung erkennen.

Progrid Smartstation: Effiziente Lösungen für Netzbetreiber zur Anpassung an wachsende Lasten und neue Stromquellen

Bei der Entwicklung des Progrid-Angebots hat Mersen eng mit führenden Netzbetreibern in Deutschland und anderen europäischen Ländern zusammengearbeitet, um sie bei ihren täglichen Herausforderungen zu unterstützen. Im Ergebnis ist Progrid Smartstation bei der Niederspannungsschaltanlage dafür geeignet, dass Niederspannungsnetzbetreiber ihre Verteilnetze effizient anpassen, Flexibilität gewinnen sowie neue, wachsende Lasten und Stromquellen wie PV-Paneele, EV-Ladestationen und Wärmepumpen effizient ausgleichen können.
