Systemlösungen Befestigungslösungen von fischer für PV-Dächer und -Fassaden

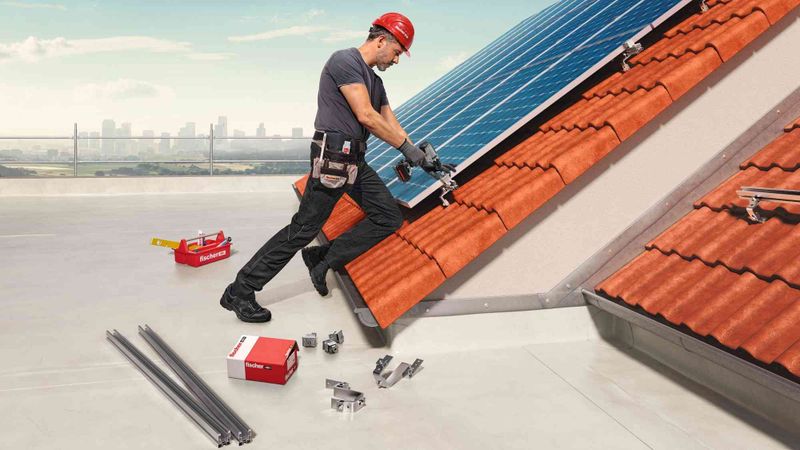

Ob für großflächige Industrieanlagen oder kleine Anlagen im Eigenheim – fischer-Solarsysteme bieten passende Befestigungslösungen für Schrägdächer mit unterschiedlichen Eindeckungen sowie für verschiedene Anordnungen und Ausrichtungen der PV-Module. Neue Möglichkeiten für regenerative Fassaden eröffnet zudem das PV-Clip-System inklusive Schiebemutter "FSMN II M8 R".

Das umfassende Portfolio ist kompatibel mit zahlreichen Deckungsmaterialien wie Ziegeln, Faserzementplatten, Trapez- und Stehfalzblechen. Schienen, Dachhaken, Klemmen und Stockschrauben erlauben eine flexible Anpassung der Anlagen an die jeweiligen baulichen Gegebenheiten sowie unterschiedliche Anordnungen und Ausrichtungen der PV-Module – ganz ohne Spezialwerkzeug oder große Dachumbauten.

Normgerechte Auslegung

Die Basis bilden Aluminiumschienen von fischer, die sich mit passenden Systemkomponenten zu tragfähigen Konstruktionen erweitern lassen. Die Abstände der Befestigungspunkte werden abhängig von Schnee- und Windeinwirkungen nach den geltenden nationalen Normen ausgelegt. Zur Auswahl stehen "Solarfish"-Aluminiumschienen in Querschnitten mit verschiedenen Höhen – von 33 mm für wirtschaftliche Installationen der PV-Module bis zu 44 mm für vielseitige Montagen. Die "Solarmetal L"-Schiene eignet sich zudem speziell für Trapezblechdächer. Ihr Querschnitt ist für die Anbringung der PV-Module im Querformat optimiert und auf der Unterseite bereits mit einem EPDM-Band ausgestattet.

Universelle, vormontierte Klemmen aus Aluminium in Schwarz oder Silber sichern PV-Module verschiedener Stärken – je nach Ausführung als Mittel- oder Endklemme. Dachhaken aus Aluminium ermöglichen je nach Typ drei- oder vierfach verstellbare Führung, flexible Ausrichtungen zur Anpassung an nahezu alle Dächer und unterschiedliche Größenmodelle, abhängig von den jeweiligen Ziegeltypen. Damit lassen sich auch größere Toleranzen überbrücken, etwa bei Dächern im Altbau.

Fortschritte an der Fassade

Das neue fischer-PV-Clip-System vereinfacht und beschleunigt die Planung und Ausführung zugelassener, langlebiger PV-Fassaden. Das modulare System gestattet es, komplette zusammenhängende Modulfelder im Quer- beziehungsweise Hochformat zu erstellen und eignet sich für alle Arten von gerahmten PV-Modulen mit Montagelöchern. Die zwängungsfreie Montage und das lastenoptimierte Design – ermöglicht durch die Schiebemutter "FSMN M8 R" – garantieren eine technisch einwandfreie Umsetzung auch bei temperaturbedingter Materialausdehnung. Die neueste Generation des Systems punktet hierbei mit weiteren Vorteilen: Die Schraubensicherung ist bereits auf die Sperrzahnschraube appliziert, die Schiebemutter verfügt über einen integrierten Potenzialausgleich und ermöglicht die Aufnahme höherer Drehmomente bei Verwendung von Elektrowerkzeugen.

Die Anwendung ist denkbar unkompliziert: Die PV-Clips werden einfach über die Montagelöcher der gerahmten PV-Module angebunden. Sie erlauben zusammen mit jeweils passenden Befestigungsmitteln die flexible Direktbefestigung auf Beton oder tragendem Mauerwerk. Alternativ werden Unterkonstruktionen aus Holz oder – zum Beispiel zusammen mit dem "fischer Universal Schienensystem" – aus Stahl zwischengebaut. Vorgehängte hinterlüftete PV-Fassaden lassen sich mit Unterkonstruktionen aus Aluminium ausführen. Mit einem einzigen Sortiment können somit PV-Fassaden auf allen gängigen Untergründen und Unterkonstruktionen wirtschaftlich und schnell realisiert werden.

Variabel einstellbare, minimal ausführbare Fugen und nahezu unsichtbare Befestigungskomponenten sorgen dabei für homogene und optisch ansprechende Gebäudeansichten.
